一、产品描述
X6123N-X 是深圳市遐域技术有限公司推出的一款千兆 2 光 3 电的本安智慧型工业级交换板，
非网管型,提供3路10/100/1000BASE-T 电口,2路千兆光和百兆光自适应光口(内置单模双纤SC
接口的1*9 光模块),内置 8 位单片机可配置多种功能，采用嵌入式安装方式。
整板采用①防过流、②防过压、③防静电、④缓启动电路、⑤防反接、⑥无风扇、⑦主芯片
低功耗、⑧防过温，共八大防护设计，符合本质安全标准，满足煤矿行业标准，能够适应有甲烷、
煤尘爆炸性气体混合物的煤矿井下场所，能为用户提供稳定可靠以太网网络连接的解决方案。
输入电压范围为 9～24VDC,工作温度为-40～85℃,存储温度为-40～85℃,相对湿度是5%~95%（无凝露),PCB 尺寸(宽*长):66*94mm。
应用情景：智慧矿山本安交换机、隧道环网型光纤电话等。
二、产品规格
10BASE-T ，遵循 IEEE802.3
100BASE-TX 和 100BASE-FX，遵循 IEEE802.3u
1000BASE-T(X), 遵循 IEEE802.3ab
1000BASE-X, 遵循 IEEE802.3Z
流控，遵循 IEEE802.3x
光口：2*1000BASE-X 单模双纤 1*9 光模块 （光口 100/1000M 自适应）
电口：3 *10/100/1000Base-T(X) RJ45,全双工/半双工，MDI/MDI-X 自适应
双绞线：10BASE-T ： Cat3,4,5 UTP 线缆(≤250 米)
100/1000BASE-T(X)： Cat5 or later UTP 线缆(≤100 米)
单模光纤：1310nm(T)/1550nm,20 千米；1550nm(T)/1310nm,20 千米
交换机背板带宽：14G（无阻塞）
传输方式：存储转发（全线速）
包转发率：7.4Mpps
巨型帧：支持 9216 Bytes
MAC 地址表：2K
缓存：2Mbit 帧缓存
交换时延：<10us
该交换板可作为副机，与本公司环网主机搭配，共同组成 XJ-Ring 简易光纤环网，自愈恢
复时间<1 秒，并且不会产生任何广播风暴，属于遐域特有的专利技术。
电源指示灯：PCB 板上发光二极管，PWR（红色）
电口指示灯：PCB 板上发光二极管，Port1～4（绿色），长亮为 Link-up，灭为 Link-down，闪烁为 Link/Act，在收发数据；
光口指示灯：PCB 板上发光二极管，Port5～6（绿色），长亮为 Link-up，灭为 Link-down，闪烁为 Link/Act，在收发数据；
可引出光口和电口 LED 灯，供客户使用（须客户指定，默认不焊该连接插座）
输入电压： 9~24VDC
2 芯 5.08mm 间距接线端子
电源支持防反接，输入限流，支持缓启动
空载待机功耗：＜1W @12VDC ；系统满载功耗：＜3W @12VDC
工作温度范围：-40~85℃
存储温度范围：-40~85℃
工作湿度：5%～95%（无凝露）
安装方式：嵌入式安装
外观尺寸(L*W*H)：94*66*15mm（不含接插件长度）

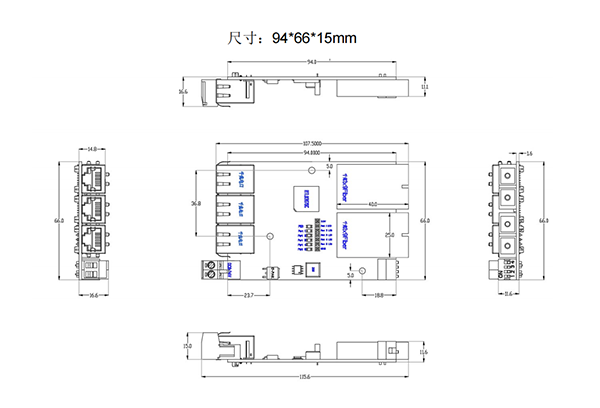

三、尺寸示意图
四、订购信息
X6123N-X: 千兆2光3电,本安智慧型工业级交换板,非网管,内置2个单模双纤SC 接口20公里光模块本质安全,内置8位单片机可配置功能,9～24VDC 供电,-40～+85℃工作温度,工业级,嵌入式安装
