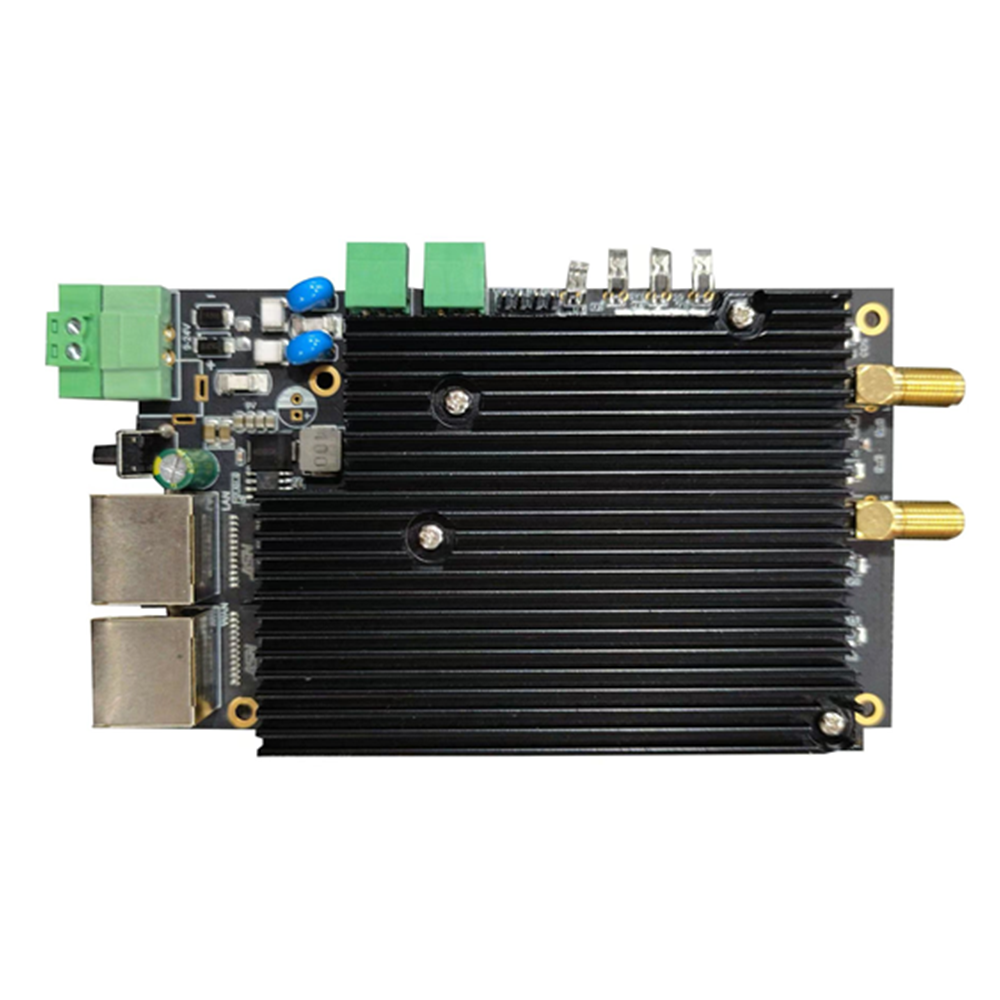

XWP5000X：本安千兆2电WiFi6 矿用AP（基站）

产品概述

XWP5000X是802.11ax标准的本安型Wi-Fi 6矿用AP（基站），支持全向/定向天线，支持双射频2.4GHz+5GHz，支持1×GE电口（LAN），1×GE电口（WAN），以太网接口6KV过压保护，-40~+70℃宽温工作，满足工业级使用要求，整机低功耗设计，WiFi单机满载功耗≤9W。该产品采用高通Wi-Fi 6方案构架，支持2.4GHz（2×2）+5.8GHz（2×2）双频，整机速率可达3Gbps，其中5.8G支持20/40/80/160Mhz，最高带宽2400Mbps，2.4G支持20/40Mhz最高带宽574Mbps（网口千兆）。硬件设计满足本安要求，可靠的电源多级保护及端口保护设计，保障了该无线客户端可以在恶劣的工业环境下长期工作。其无线接收性能优越，抗干扰性强，同时支持毫秒级无缝快速切换漫游技术。基于我们低延时的漫游技术，当客户端和AP基站配合使用时，能够向客户提供时延低、带宽高、兼容性好、传输距离远的服务。

该矿用AP适合应用于矿井的智能机器人、单轨吊、有轨电机车上的无线快速传输，是智慧矿山井下优选无线通信产品。

硬件规格

	型号	XWP5000X
主芯片		IPQ5018+6102+8337
内存		256MB
闪存		128MB+16MB
外形尺寸		1357820 mm
重量		0.5KG
运行模式		AP模式、Mesh模式
复位键		reset 键（长按10秒恢复出厂默认配置）
状态指示灯		网口灯, 系统灯，wifi灯
天线		默认2个合路接口，可选4个天线接口，可接定向/全向天线
供电		DC9-24V 凤凰端子供电和DC接口供电
接口		1个 10/100/1000Mbps 自适应 LAN 口
		1 个 10/100/1000Mbps自适应 WAN 口
		1个DC 1个凤凰端子
		1个RS485/232（复用串口）

WLAN规格

WLAN 规格±2 dB	2.4GHz	5GHz
11 b (1Mbps)	24	-
11 b (11Mbps)	24	-
11 g (6Mbps)	24	-
11 g (54Mbps)	23	-
11 a (6Mbps)	-	24
11 a (54Mbps)	-	22
HT20(MSC 0/8)	24	24
HT20(MSC 7/15)	23	22
HT40(MSC 0/8)	24	24
HT40(MSC 7/15)	23	22
VHT80 256QAM MCS0		23
VHT80 256QAM MCS9		19
VHT80 1024QAM MCS0		22
VHT80 1024QAM MCS11		17

接收灵敏度

接收灵敏度（每条链）±2 dB
	2.4GHz	5GHz
11 g (6Mbps)	-94	-
11 g (54Mbps)	-78	-
11 a (6Mbps)	-	-93
11 a (54Mbps)	-	-77
HT20(MSC 0/8)	-92	-91
HT20(MSC 7/15)	-75	-74
HT40(MSC 0/8)	-89	-88
HT40(MSC 7/15)	-72	-70
VHT20 256QAM @ 3/4 Code Rate	-	-90
VHT20 256QAM @ 5/6 Code Rate	-	-71
VHT40 256QAM @ 3/4 Code Rate	-	-88
VHT40 256QAM @ 5/6 Code Rate	-	-66
VHT80 256QAM @ 3/4 Code Rate	-	-86
VHT80 256QAM @ 5/6 Code Rate	-	-61
VHT80 1024QAM MCS11	-	-51

WLAN天线规格

频率	2.4~2.4835GHz and 5.15~5.85GHz
天线规格	不同天线配置可选 1，全向天线 2，定向天线
极化	双极化
天线效率	≧50% @ 2.4~2.4835GHz ≧50% @ 5.15~5.85GHz

物理特性

	工作频段		2.4GHz, 5.8GHz
	传输协议		2.4Ghz：802.11b/g/n , 5.8Ghz：802.11a/n/ac/ax MIMO
	传输速率		3000Mbps
	漫游		支持50毫秒快速切换
	透传		支持KVR漫游协议，透传标准
	无线吞吐量		950Mbps
系统
系统状态		当前连接状态		客户端模式，KVR漫游协议
静态IP		独立的内网IP，和传输IP相互隔离
无线设置		虚拟SSID
无线功能列表
模式		AP模式、Mesh模式
KVR		支持802.11k,802.11v，802.11r协议智能快速漫游,切换时间≤50ms
802.11模式选择		802.11b/g/n 802.11ac/ax
频道设置		手动/自动（自动选择最佳频道）
传输速率设置		手动／自动
输出功率控制		用户自定义输出功率（单位：dBm）
软件升级		升级最新软件
恢复出厂设置		恢复当前设置，到出厂模式

LED
4个LED，指示产品的运行状态（可以通过GPIO进行配置）
物理特性
工作环境	工作温度:-40°C～+70°C
	存贮温度: -40°C～80°C
	湿度：5％～95％（无凝结）
环境指标
海拔	-1000m~5000m
工作气压	53kPa~105kPa
功耗	WIFI单机满载功耗≤9W

应用场景

智慧矿井

电力巡检

智慧廊道

矿井基站

订购信息

产品型号	规格描述
XWP5000X	本安千兆2电Wi-Fi 6矿用AP（基站），802.11ax 最高速率可达3Gbps，支持2.4GHz(574Mbps)和5.8GHz(2400Mbps)双频，支持AP模式、Mesh模式，1个千兆LAN电口，1个千兆WAN电口，DC9-24V供电，默认2根全向/定向天线（可选4根），工作温度-40～+75°C，工业级本安型，尺寸1357820mm
