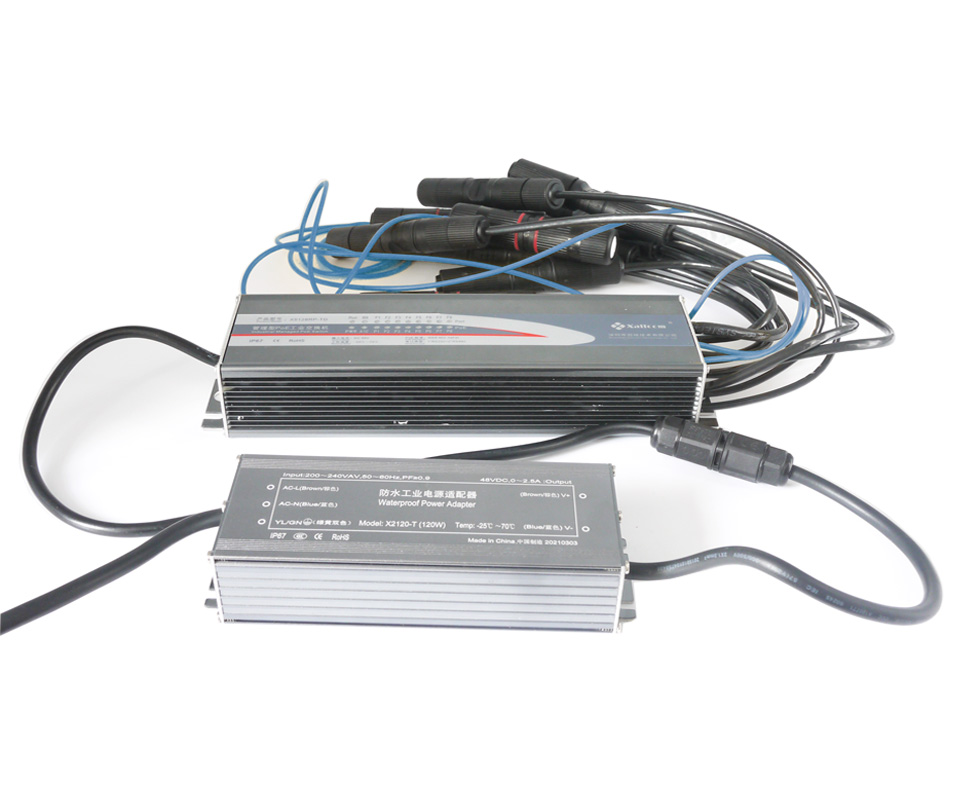

X9128RP-TD:2千兆光+8百兆电防水网管型PoE工业交换机
X9128RP-TD:2千兆光+8百兆电防水网管型PoE工业交换机

一、产品说明

*  产品名称:防水PoE工业环网交换机(带串口服务器功能、自愈环网、二层网管)

*  产品型号:X9128RP-TD

*  网络标准:IEEE802.3af、IEEE 802.3at

*  通讯接口:8个10/100M  RJ45接口 (都支持PoE+)

                    2个1000M  SC光接口(单纤,标识为A10与B9)

                    1个RS232(3线)接口

                    2个RS485(2线)接口

*  适用环境:工作温度:-25℃~+70℃, 工作湿度:10%~90%RH 不凝结

*  PoE+:单端口最大供电功率30W

*  PoE优先级:端口号越大,优先级越高

*  串口服务器:具备串口服务器功能,提供1路RS232和2路RS485

*  自愈环网:支持X-Ring私有自愈环(单环/相交环/链/双归)、ERPS公有自愈环

*  二层网管:支持VLAN划分、端口汇聚、速率管制、QoS等管理功能

*  摄像头管理:可监测摄像头IPC的品牌、型号、像素、工作状态

*  后台管理:支持SNMP V1&V2C&V3的后台管理

*  供电电压:DC48V(电源外置),

*  防护等级:IP67

*  两种尺寸:  223mm×68.5mm×41.9mm(长*宽*高,不含接头高度)


二、产品外形与规格

*  材质:铝合金

*  铝壳板材厚度:约为1.5mm

*  防水防尘等级:IP67

*  光口:2个1000M  SC光接口,标识为B9、A10

*  电口:8个10/100M  RJ45接口,标识为F1~F8

PoE:对8个百兆下行电端口提供PoE,标识为P1~P8

*  供电:DC48V/2A(外置电源)

LED指示灯:8个网口指示灯 +8PoE指示灯 +2个光口指示灯 +1个电源指示灯+1个运行灯


*  对外的业务端口从一个侧面引出,AC电源220V从另一个侧面引出(详见2.2侧视图);

1)        铝壳外的网线长度:25±3cm四根、35±3cm四根,带防水接头;

2)        铝壳外的光纤跳线长度100±5cm,提供SC接口,带防水接头;

3)        铝壳外的AC电源线长度35±3cm,带防水接头;

4)        铝壳外的1路RS232和2路RS485线长度35±3cm(八芯网线),带防水接头。

备注:各接头的防水套,其防护等级是IP67



三、产品规格参数:

技术

参数

标准:IEEE802.3IEEE802.3uIEEE802.3abIEEE 802.3zIEEE 802.3adIEEE802.3xIEEE802.1q (VLAN Tagging) IEEE802.1p(QoS) IEEE802.3afIEEE802.3at

网管

功能

(支持环网)

 支持端口配置、端口镜像、速率控制和广播风暴过滤、端口汇聚、静态组播过滤、串口服务器功能,基于端口VLAN802.1Q VLAN设置、QOS功能(绝对优先级和权重优先级,COSTOS优先级),ERPS公有环(环网恢复时间小于20ms)、X-RING环网专利技术(支持单环、相切环、相交环、双归,环网恢复时间小于10ms)、可监测摄像头IPC的品牌/型号/像素/工作状态、SNMP V1&V2C&V3、在线升级、上传下载配置文件,用户名登入系统等二层网管功能。

备注说明:客户也可根据实际需要,由我们来定制该交换机的二层网管功能。

业务

端口

千兆光口:2 *1000Base-X SC光接口(内置光模块,单模单纤)

百兆电口:8 *10/100Base-T自适应RJ45

串口数据接口:1*RS2323芯),2*RS4852芯)

电源接口:DC 48V/2A(电源外置)

PoE供电引脚:1/2+),3/6-),单个端口输出最高功率30W,整机最大供电功率120W

对外

接头

1、千兆光纤(内置光模块,单模单纤,外表黄色,铝壳标识B9):1根,长度100±5cm,带防水接头,指示灯为B9,对外与对端的千兆单模单纤20公里SC接头A端光口连接;

2、千兆光纤(内置光模块,单模单纤,外表黄色,铝壳标识A10):1根,长度100±5cm,带防水接头,指示灯为A10,对外与对端的千兆单模单纤20公里SC接头B端光口连接;

3、百兆网线(四芯,外表黑色):共8根,标识为F1F8,长度25±3cm35±3cm,带防水接头;

4、串口数据线(八芯,外表黑色):长度35±3cm2*RS4852芯),1*RS2323芯)

RS485(com1) A是棕色线,B棕白色线;

RS485(com2) A是橙色线,B橙白色线;

RS232(com3) RX是蓝色线,TX蓝白色线,

GND是绿白色线。

备注:以上RS232接口在开机1分钟内是Console口,之后才是RS232接口。

5DC输入电源线(两芯,外部黑色):1根,长度35±3cm,指示灯标识为PWRV+是棕色,V-是蓝色,48VDC供电;(限X9128RP-TD外置电源款)

传输

距离

双绞线:10BASE-T Cat3,4,5 UTP线缆(250 )

100/1000BASE-T(X) Cat5 or later UTP线缆(100 )

单模光纤:1310nm(T)/1550nm,20千米;1550nm(T)/1310nm,20千米

交换

属性

交换机背板带宽7.6G(无阻塞)

传输方式:存储转发(全线速)

包转发率:4.2Mpps

巨型帧:支持1632Bytes

MAC地址表:8K

缓存:1Mbit 帧缓存

LED指示灯

电源指示灯:PWR(红色)

运行灯:RUN(黄色),闪烁为正常运行,长亮或闪烁均为未进入工作状态

电口指示灯:F1F8(绿色),长亮为Link/Act,灭为Link-down,闪烁为Link-up,在收发数据;

光口指示灯:B9A10(绿色),长亮为Link/Act,灭为Link-down,闪烁为Link-up,在收发数据;

POE指示灯:P1P8(黄色),长亮为正常供电,灭为PoE不工作。

供电

电源

输入:DC 48V/2A(电源外置),功率最大120W

空载待机功耗:<5W;系统满载功耗:<120W

工作

环境

工作温度范围:-2570℃;存储温度范围:-4085℃;工作湿度:10%90%(无凝露)

室外铸铝交换机盒:防护等级:IP67

净重/毛重:1.35KG(电源外置)

安装方式:通孔或挂角安装

大小

尺寸

外观尺寸(L*W*H)223×68.5×41.9mm
