一、产品概述

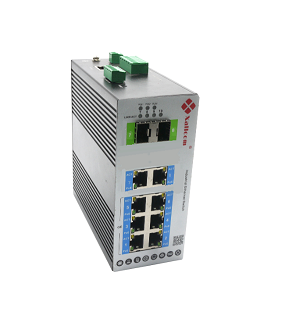

X9126-2C-TSN是深圳市遐域技术有限公司推出的千兆8端口时间敏感网络TSN工业以太网交换机，它符合现代工业网络和智能制造的严苛要求的高性能网络设备，采用最新的时间敏感网络（TSN）技术，确保了数据传输的实时性和确定性，即便是在高流量的工业环境中也能保持极低的延迟和抖动，为工业环境提供了一个高度可靠和确定的网络通信平台。该交换机提供6 个千兆电口和2个千兆光电复用Combo端口，千兆电口都支持10/100/1000Mbps自适应速率，采用存储转发机制，具备强大的带宽处理能力，自动排查数据包错误，减少传输故障，确保数据传输稳定、可靠、高效。该系列交换机采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~+80℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，广泛应用于智能制造、工业自动化、智能交通、能源管理等多个领域，是实现工业4.0 和智能制造的关键设备。
二、产品特点
² 6个10/100/1000Base-T RJ45电口
² 2个千兆光电复用Combo电口：光口是SFP接口，电口是 RJ45接口
² 支持TSN时间敏感网络系列技术，提供精确时钟同步、低延时流控和可靠性机制
² 支持STP/RSPT/MSTP、ERPS的自愈环网
² 提供单台WEB管理，支持全网络SNMP后台管理
² 防雷：网口共模6KV/差模2KV，电源共模6KV/差模4KV
² 防静电：接触式8KV、空气15KV
² 温度工作是-40 ~ 80˚C，适合工业环境使用
² 坚固铝壳，无风扇设计外壳散热，IP40防护等级
三、规格参数
|
产品名称: TSN管理型工业级交换机 产品型号: X9126-2C-TSN 端口描述: 8个RJ45端口+2个光纤接口 RJ45端口： 10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应 光纤端口： 1000Base-X/2.5G端口（SFP光口） TSN标准： IEEE 802.1AS、IEEE 802.1Qav、IEEE 802.1Qbu、IEEE 802.1Qbv、IEEE 802.1Qci、IEEE 802.1CB、IEEE 802.1Qch IEEE 802.1Qcc 以太网标准： IEEE802.3-10BaseT、IEEE802.3u-100BaseTX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseX、IEEE802.1ab逻辑链路发现协议、IEEE802.1D-Spanning Tree Protocoll、IEEE802.1w-Rapid Spanning Tree Protocoll、IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、IEEE802.1X-Port Based Network Access Control等 工作环境： 工作温度：-40～80℃ 储存温度 : -40～85℃ 相对湿度 : 5%～95%(无凝露） 管理与维护： 支持Console、WEB管理方式 支持SNMP 电源： 输入电压：DC12-52V 接入端子：凤凰端子5 芯 5.08mm 间距 支持双电源冗余 支持反接保护 支持过流保护 机械特性： 外壳：IP40防护等级，金属外壳 尺寸：145×151×60mm 重量：0.8Kg 安装方式：DIN卡轨式安装、壁挂式安装 散热方式：自然冷却，无风扇 冗余技术： 支持STP/RSTP/MSTP自愈环网 支持ERPS自愈环网 支持环回检测 对时服务： 支持NTP 支持 1588v2 支持 IEEE802.1AS 管理维护： 支持DHCP Client/DHCP relay 支持SNMPv1/v2c/v3、SNMP Trap v1/v2c/v3、LLDP 支持端口镜像、RMON、DDM 支持配置文件管理 支持 Syslog、Trap 告警 告警接口： 5 芯 5.08mm 间距接线端子 1 路数字输入：+13 至+30 V 表示状态 1；-30 至+3 V 表示状态 0；最大输入电流：60 mA 1 路告警输出：干节点-逻辑 0（短路），逻辑 1（开路）,125VAC/30VDC Max， 1A
|
行业标准： EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMC : IEC(EN)61000-4-2(ESD) :±8kV接触放电,±12kV空气放电 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 网口 : ±4kV CM//±2kV DM ; IEC(EN)61000-4-5(Surge) : 网口 : ±4kV CM//±2kV DM ; IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 Freefall：IEC 60068-2-32 Vibration：IEC 60068-2-6 交换属性： 传输方式：存储转发 MAC容量: 12K 交换容量：64Gbps 包转发率：11.9Mpps 交换时延：<5μs 功耗：<15W 封包缓冲大小：4 Mbit 数据接口： 支持2路串口数据，默认1路RS485和1路RS232 组播技术： 支持 IGMP Snooping 支持组播过滤 支持静态组播 支持 IGMPv2/v3 交换功能: 支持 VLAN、基于 MAC/ IP 子网/ 协议的 VLAN、VLAN Mapping 支持 MAC 地址管理、黑洞 MAC 支持端口聚合、LACP、分流算法可配 支持基于端口/流限速、队列限速、风暴控制、端口隔离 支持 QoS，SP、DWRR 队列调度 安全管理: 支持 HTTPS/SSL 支持 HTTP/HTTPS、SNMP、TELNET/SSH 访问控制 支持 L2-L4 ACL 支持 RADIUS、TACACS+ 支持 DOT1x、AAA 支持用户分级 支持端口 MAC 地址绑定 支持 IPSG 支持 CPU-Defend LED 指标： 电源指示灯:PWR1,PWR2 运行指示灯:Run 告警指示灯:Alarm 环指示灯:Ring TSN 指示灯：Tsn 继电器指示灯:Relay 数字信号指示灯:DI 防护等级： IP40 平均无故障时间： 300,000 小时 |
四、外形尺寸
长x宽x高 (mm): 145*151*60mm
五、订购信息
|
产品型号 |
描述 |
|
X9126-2C-TSN |
6千兆电+2千兆光电复用Combo端口的网管型TSN工业交换机，二层网管，SFP光口，支持时间敏感网络，STP/RSTP/MSTP、ERPS自愈环网，SNMP，工业级导轨式，铝壳，IP40，DC12～52V，工作温度-40~ +80℃ |
