产品概述
X51216P-G系列全千兆第2层管理PoE交换机具有16个千兆端口和2个千兆上行SFP光插槽。端口1-16支持IEEE 802.3af/at标准PoE电源,单端口PoE功率输出高达30W。MS316GP-2GF服务端口支持4KV ESD浪涌保护。作为PoE供电设备,它可以自动检测和识别兼容的受电设备(PD),并通过网线供电。它适用于为PoE终端设备供电,如无线AP、IP摄像头、IP电话和楼宇门禁可视对讲系统,使其成为酒店、校园、公园、购物中心、银行、旅游景点、宿舍和SMB(中小型企业)等高密度PoE供电网络环境的理想选择。
它支持L2+管理功能,包括IPv4静态路由、全面的安全机制、完整的ACL/QoS策略和丰富的VLAN功能,使其易于管理和维护。它支持多种网络冗余协议,如STP/RSTP/MSTP(恢复时间<50ms)和ERPS(记录)非常及时<20ms)环形网络协议,以增强链路备份和网络可靠性。当单向网络发生故障时,它可以快速恢复通信,确保关键通信的不间断传输。根据实际应用需求,它通过Web、CLI、SNMP、Telnet和其他网络管理方法提供PoE电源管理、端口流量控制、VLAN配置、QoS、LACP、IGMP和DHCP配置

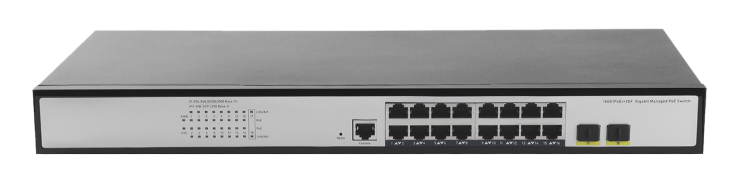

X51216P-G: 16 * 1G RJ45 POE Copper + 2 * 1G SFP
尺寸: 440(L)*190(W)*45(H)mm
产品特征:
单端口PoE功率输出高达30W,支持自适应af/at标准。它与各种网络终端广泛兼容,支持PoE管理、远程PoE端口重启和实时电源状态监控。
双光上行端口支持长距离光纤传输,适用于各种环/链网络拓扑和网络扩展,使组网更简单。
全千兆高速传输确保稳定可靠的高带宽通信,支持每端口速率和流量控制。它能够在长达250米的距离内实现10Mbps的传输,轻松解决长距离通信和供电问题,满足多样化的用户需求。
配备企业级高带宽交换芯片,背板容量大,缓冲区大,减少网络拥塞。
支持自动MAC地址学习和更新,以及端口自动翻转的自动MDI/MDI-X功能。
服务端口支持4KV浪涌(雷击)保护、PoE短路和过载保护,使用更安全、更可靠。
该设备安装在精密钢锻造金属外壳中,可防止干扰,提供强大的散热,坚固、防锈、耐用。
强大的服务能力
支持128个IPv4静态路由条目和最多1024个条目的ARP协议。
灵活的端口带宽和流量配置,光学端口采用DDMI(数字诊断监控接口),实现精细的网络管理。
支持IEEE 802.1Q VLAN、协议VLAN和QinQ VLAN,允许用户根据需要灵活划分VLAN。
支持三种优先级模式的QoS:基于端口、基于802.1P和基于DSCP,以及四种队列调度算法:Equ、SP、WRR和SP+WRR。
支持ACL(访问控制列表),通过配置匹配规则、处理操作和时间权限来过滤数据包,从而实现灵活的安全访问控制。
支持IGMP V1/V2组播协议和IGMP Snooping V1/V2/V3,满足多终端高清视频监控和视频会议的需求。
支持STP/RSTP/MSTP生成树协议和ERPS快速环网协议,消除了第2层环路,实现了链路备份。
支持静态和动态聚合(LACP),有效增加链路带宽,实现负载平衡、链路备份,提高链路可靠性。
全面的安全功能
支持web界面用户身份验证。
支持CPU保护,以防止大数据流攻击交换机本身。
支持802.1x身份验证、远程RADIUS和TACACS+身份验证。
硬件支持IP ACL、MAC ACL、端口过滤功能、MAC地址绑定以及基于端口的IP+MAC+VLAN+端口的多级绑定。
支持DHCP侦听V1/V2/V3、端口隔离和端口上的广播风暴抑制。
操作维护方便
支持各种管理和维护方法,如web管理、CLI命令(控制台、Telnet)和SNMP(V1/V2c/V3)。
支持HTTP/HTTPS和SSH等加密方法,确保更安全的管理。
支持通过HTTP/TFTP进行固件更新/升级、配置文件上传/下载和一键式系统配置恢复。
支持RMON、系统日志和端口流量统计,促进网络优化和转换。
支持LLDP,便于网管系统查询和评估链路通信状态。
支持CPU监控、内存监控、Ping检测和电缆诊断。
产品说明书
硬件说明书 |
|
协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T IEEE802.3u 100Base-TX IEEE802.3x Flow Control IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree protocol IEEE 802.1w Rapid Spanning Tree protocol IEEE 802.1s Multiple Spanning Tree protocol IEEE 802.1p Class of service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af DTE Power via MDI IEEE 802.3at DTE Power via MDI |
传输距离 |
10BASE-T: Cat3,4,5 UTP(≤250 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤1000 meter) 1000BASE-SX: 62.5μm/50μm MMF(2m~550m) 1000BASE-LX: 62.5μm/50μm MM(2m~550m) or 10μm SMF(2m~5000m) |
转发模式 |
存储和转发(全速) |
背板宽度 |
32Gbps (None blocking) |
包转发的速度 |
26.786Mbps |
MAC地址表 |
8K |
缓冲 |
4.1Mbits |
最长帧 |
10kbytes |
RAM/FLASH |
128M |
端口特点 |
10/100/1000BaseT(X) automatic detection, Full/half duplex auto MDI/MDI-X |
端口数 |
16*10/100/1000Mbps Self Adaptive RJ45 port(Auto MDI/MDIX) 2*GE SFP slots 1*RJ45 Console serial port |
LED 指示灯 |
10/100/1000Mbps: green POE: yellow |
电源:绿色
|
|
电源 |
AC 100-240V/50-60Hz 交换机内置电源模块 |
电源功率 |
Standby≤15W, full load≤300W |
外包装(L×W×H) |
440*190*45mm |
工作环境 |
工作温度:-20℃~55℃
|
软件说明书 |
|
端口 |
支持IEEE 802.3x流量控制(全双工)和半双工背压流量控制。 |
支持强制端口模式和速度配置。 |
|
支持广播风暴和港口风暴抑制。 |
|
支持端口流量速率限制,最小粒度为16Kbps,最大粒度为1Gbps。 |
|
支持实时端口流量管理(Flow Interval)。 |
|
支持巨型帧大小控制,支持的最大数据包大小为16K。 |
|
支持光学端口DDMI(数字诊断监控接口)。 |
|
IP 路由表 |
Supports L2+ management features. |
Supports IPv4 static routing/default routing with up to 128 entries. |
|
Supports ARP protocol with up to 1024 entries. |
|
VLAN |
Supports port-based VLAN (4K), IEEE 802.1Q VLAN. |
Supports protocol-based VLAN. |
|
Supports Access, Trunk, and Hybrid port configurations. |
|
LLDP |
Supports static aggregation and dynamic aggregation (LACP). |
Supports a maximum of 9 aggregation groups, with up to 8 ports per group. |
|
环网络
|
Supports loop protection. |
Supports STP/RSTP/MSTP spanning tree protocol. |
|
支持ERPS环网(单环、多环、相交环和切线环),自愈时间小于20ms。 |
|
组播 |
Supports IGMP Snooping V1/V2/V3, with up to 1024 multicast groups. |
镜像 |
Supports basic bidirectional port traffic mirroring. |
QoS |
支持基于端口、802.1P和DSCP/ToS的优先级排序,每个端口支持8个输出队列。 |
Supports four priority scheduling modes: Equ, SP, WRR, and SP+WRR. |
|
Supports priority marking/remarking. |
|
Supports flow-based rate limiting, packet filtering, and redirection. |
|
ACL
|
支持L2-L4数据包过滤,允许匹配数据包的前80个字节,包括源MAC、目标MAC、源IP、目标IP、IP协议类型、TCP/UDP端口、TCP/UUDP端口范围、VLAN等,以定义ACL。 |
Supports ACL application based on ports or VLANs. |
|
设备安全 |
Supports user tiered management and password protection. |
Supports port-based IEEE 802.1X authentication. |
|
Supports AAA and RADIUS, and TACACS+ authentication. |
|
Supports limiting the number of learned MAC addresses. |
|
Supports MAC address black hole and address binding. |
|
Supports SSH 2.0, providing a secure encrypted channel for user login. |
|
Supports port isolation. |
|
Supports ARP packet rate limiting. |
|
Supports IP source address protection. |
|
Supports ARP intrusion detection. |
|
Supports DoS attack prevention. |
|
Supports broadcast packet suppression on ports. |
|
Supports host data backup and restore mechanism. |
|
Supports IP+MAC+VLAN+port four-element binding function. |
|
DHCP |
Supports DHCP Server |
DHCP Client, and |
|
DHCP Snooping V1/V2/V3. |
|
管理与维护 |
支持多种管理和维护方法:web管理(HTTP/HTTPS)、CLI(控制台、Telnet)和SNMP(V1/V2c/V3)。 |
Supports HTTP/TFTP file upload/download management. |
|
Supports RMON groups 1, 2, 3, and 9. |
|
Supports one-click factory reset. |
|
Supports NTP and local clocks. |
|
Supports local logs and system logs (SYSLOG). |
|
Supports Ping testing. |
|
Supports cable status checking. |
|
Supports real-time CPU utilization monitoring. |
|
Supports Link Layer Discovery Protocol (LLDP). |
|
Supports unified platform-based cluster management via LLDP and SNMP. |
|
系统 |
网络浏览器兼容性:Mozilla Firefox 2.5或更高版本,谷歌Chrome V42或更高 |
需要5类或更好的以太网电缆。 |
|
需要TCP/IP网络适配器和操作系统,如Microsoft Windows、Linux或Mac OS。 |
应用:
订单信息:
型号 |
描述 |
X51216P-G |
16* 1G RJ45 POE copper + 2 * 1G SFP, Type: L2 managed commercial, Support PoE/PoE+ , IEEE 802.3af/at standards, Power Supply: AC 100-240V/50-60Hz, Enclosure: Iron shell |
