产品概述

XQ1001U-T1利用NXP’s 的LPC4333，这是一个高速USB 2.0到10/100以太网控制器，将USB接口与10/100BASE-T1以太网接口互连。因此，适配器充当网卡，通过USB将应用程序连接到10/100BASE-T1网络接口。XQ1001U-T1用作标准USB 2.0接口和100BASE-T1汽车单对以太网网络之间的无缝媒体转换器。在Linux主机PC上，XQ1001-T1被检测为标准以太网设备。

XQ1001U-T1: 100BASE-T1 to USB 转换器

尺寸: 64.8 x 17 x 11 mm

产品特点

USB转100BASE-T1接口卡，兼容Linux；
100BASE-T1单对以太网物理层收发器NXP TJA1101；
NXPLPC4333 32位ARM Cortex-M4/M0微控制器；
带Type-A连接器的高速USB 2.0设备接口；
可配置的车载终端；
用于直接电缆连接的螺丝端子（无需连接器）；
在-25°C~+60°C温度范围正常工作。
 应用

    XQ1001U-T1的USB接口允许无缝连接到各种PC、笔记本电脑和嵌入式平台。USB控制允许使用运行Linux操作系统的USB主机。这使得XQ1001U-T1适用于以下应用：

       支持100BASE-T1物理接口标准以太网设备；
Linux PC用作100BASE-T1网络（Wireshark）的协议分析器；
使用两个XQ1001U-T1进行点对点汽车以太网连接；
NXPTJA10101 100BASE-T1 PHY芯片对SMI寄存器的完全访问评估；
100BASE-T1电缆测试和网络诊断；
汽车以太网交换机设计中的多节点仿真；
汽车以太网的仿真与演示。

电气特性

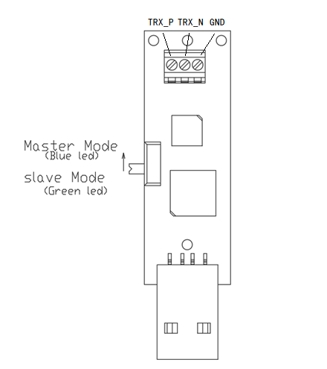

     连接器

所有连接器都安装在板的顶侧。
USB连接器：
X6011u_T1提供USB连接器以连接到USB设备。
型号：0480370001，标准A型，来自Molex®
网络连接器；
网络连接器用作网络接口。

PIN 描述

LED

全部 LED 安装面板上方

The following table provides an overview of LED and its signal status.下面表格提供预览LED和信号状态

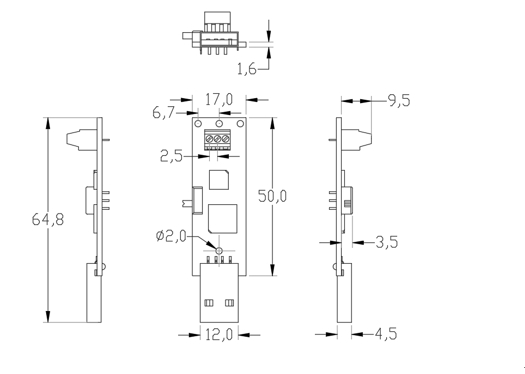

     机械原理图

尺寸: 64.8 x 17 x 11 mm

    订单信息
