一台 16 槽机架式光纤收发器 X1GJ16，可包括以下部件。

机框具有 16 个插槽，最多可支持 16 路网络延长；
具有主备两个 AC220V 电源，保证系统可靠性；
机框的 16 个槽位都支持插卡式光纤收发器的热插拔;
插卡式光纤收发器的电口支持 10M/100M/1000M 全双工、半双工；
收发器内置高效交换芯片，减少广播风暴，CRC 差错校验，具备地址过滤，网络分段功能；
支持最大 9K bytes 的超长帧数据包；具备广播风暴保护、平衡流量、隔离冲突和检测差错等功能；
整套系统的工作温度-20℃ ~ +70℃；

产品名称 16 槽机架式光纤收发器
产品型号 X1GJ16（最多可插 16 张插卡式光纤收发器 X1111N-MBJ 或 X1111N-SBJ）
通信标准
IEEE802.3z/AB 1000Base-T 标准，IEEE802.3、IEEE802.3u、IEEE802.3z 和
IEEE802.3x 全双工流量控制 IEEE802.1d 生成树协议 IEEE802.1Q VLAN
IEEE802.1p QOS 优先级
业务端口描述
① 16 槽机框
具有 16 个槽位，最多可插 16 张插卡式光纤收发器
②千兆 1 光 1 电插卡式光纤收发器
电口：1 个 10/100/1000M RJ45 接口，最长传输 100 米；
光口：1 个单模/多模单纤 SC 接口 B 端光接口，传输距离 500 米/5 公里/10
公里/20 公里/40 公里/80 公里，按项目要求选定
LED 指示灯
插卡式光纤收发器
有 6 个 LED 指示灯：Power，TX 1000， TX Link/Act， FX 1000， FX
Link/Act， FDX/Col； 便于实时监测收发器的运行状态。
供电电源
①16 槽机框
输入：主备 2 个 AC220V 电源，输入范围：85-265VAC，频率 47~63Hz
输出：输出功率：60W
 线性调整率±0.5%max
 纹波及噪音（mVP-P）<1%的输出电压
 温度系数±0.02%/Q
② 千兆 1 光 1 电插卡式光纤收发器
DC5V 供电，由机框的背板提供供电，每张卡的功率小于 5 瓦
交换属性
双工方式：具有全双工 / 半双工工作模式
流量控制：支持 IEEE802.3X 全双工流量控制和半双工背压流量控制
广播风暴：内置高效交换芯片，能减少广播风暴，CRC 差错校验，具备地址过
滤、网络分段的功能 ;
支持超长帧：支持最大 9K bytes 的超长帧数据包；
电气特性
支持插卡式收发器的热插拔.
具有自动恢复功能，防止死机现象出现.

保护功能
过载保护 105%~150%的额定功率值，
限流短路保护，自动恢复
过压保护 115%~135%的标称电压值（V1）
绝缘强度
绝缘强度：输入-输出交流 2000V，1 分钟
 输入-地交流 2000V，1 分钟
绝缘电阻：输入-输出≥50MΩ，直流 500V
 输入-地≥50MΩ，直流 500V
机 械 与 产 品 尺
寸
机框的外壳：铝合金材质
尺寸：440mm(长) x 245mm(宽) x 90mm(高)
安装方式：机架式安装
拉手/面板：铝合金材质
尺寸：113mm(长) x 78mm(宽) x 25mm(高)
安装方式：插卡式安装
温度特性
工作温度-20℃~70℃，20%~90% RH（无凝霜）
存储温度-40℃~85℃，10%~95% RH（无凝霜）
重量 机框重量3.5kg/台，插卡每张0.3kg/张

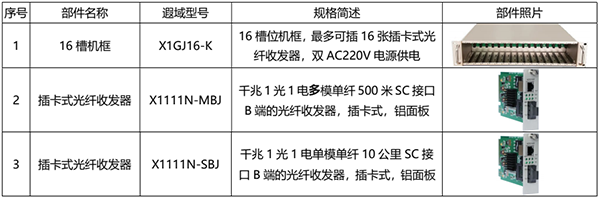

机架式光纤收发器
父项 规格描述
X1GJ16
16 槽机架式光纤收发器，最多可插 16 张插卡式光纤收
发器 X1111N-MBJ 或 X1111N-SBJ，可实现最多 16 路
电口信号的长距离传输，具有主备两个 AC220V 电源，
同时具有过载保护、短路保护、过压保护和绝缘保护。
 子项 规格描述
1 X1GJ16-K
16 槽位机框，最多可插 16 张插卡式光纤收发器，双 AC220V 电
源供电
2 X1111N-MBJ
插卡式光纤收发器，千兆 1 光 1 电多模单纤 500 米 SC 接口 B 端
的光纤收发器，插卡式，铝面板
3 X1111N-SBJ
插卡式光纤收发器，千兆 1 光 1 电单模单纤 10 公里 SC 接口 B 端
的光纤收发器，插卡式，铝面板
4 X1111N-SBJ-3
插卡式光纤收发器，千兆 1 光 1 电单模单纤 3 公里 SC 接口 B 端
的光纤收发器，插卡式，铝面板
5 X1111N-SBJ-20
插卡式光纤收发器，千兆 1 光 1 电单模单纤 20 公里 SC 接口 B 端
的光纤收发器，插卡式，铝面板
6 X1111N-SBJ-40
插卡式光纤收发器，千兆 1 光 1 电单模单纤 40 公里 SC 接口 B 端
的光纤收发器，插卡式，铝面板
7 X1111N-SBJ-80
插卡式光纤收发器，千兆 1 光 1 电单模单纤 80 公里 SC 接口 B 端
的光纤收发器，插卡式，铝面板
