一.产品描述
X52648-B是深圳市遐域技术有限公司推出的面向下一代IP城域网、大型园区网、企业网推出的新一代汇聚万兆核心交换机系列。该系列产品采用业界先进的硬件架构，在高性能的L2/L3/L4线速交换服务基础上，进一步融合了IPv6、MPLS VPN、网络安全、等多种网络业务，结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术，从而保证了网络最长时间的不间断通信能力。
该系列有6种产品形态，支持高达48个千兆+6个万兆端口，能够满足不同规模网络对设备的端口密度及性能要求。
二.产品特性先进的硬件架构设计，业界领先的强大处理能力
￭ 在1U盒式交换机上，实现48个千兆+6个万兆的高端口密度，搭载高性能的ASIC交换芯片，可满足各种复杂场景的应用需求。
创新的VSS虚拟化集群交换技术
￭ 支持虚拟化集群（Virtual Switch System）交换技术，可以将多台物理设备虚拟化为逻辑上的一台设备，其虚拟系统的性能、可靠性、及管理相比于独立的物理设备具有无与伦比的优越性。
￭ 性能翻倍：虚拟化系统可以充分利用物理设备间的每一条链路，避免传统组网模型生成树协议对链路的阻塞，物尽其用，性能翻倍，最大程度保护原有链路投资。
￭ 高可靠性：基于先进的分布式处理技术，通过高效的跨物理设备链路聚合功能，实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离，提供不间断的三层路由转发，避免了单点故障所造成的业务中断，极大地提高了虚拟系统的可靠性。
￭ 易管理：整个虚拟系统实现单一IP统一管理，实际物理设备对用户透明，简化了对网络设备和网络拓扑的管理，大大提高了网络运营效率，从而有效降低运营维护成本。
运营级的高可靠性
￭ 基于HPS（Hitless Protection System）无中断保护系统，所用的关键器件，如电源模块均为双备份、可热插拔，支持故障时无缝切换，无需人工干预。
￭ 支持STP/RSTP/MSTP协议，支持VRRP协议，同时支持环网保护，双上行主备链路保护，LACP链路聚合等简单高效的冗余保护机制。
￭ 支持ISSU（In-Service Software Upgrade）业务不中断系统升级，保证系统升级时用户数据的不间断转发。
￭ 超高精度的BFD双向链路检测机制，通过和二、三层协议的联动，实现毫秒级的故障检测及业务恢复，极大程度地提高了网络系统的可靠性。
￭ 完善的以太网OAM机制，支持802.3ah、802.1ag和ITU-Y.1731，通过对网络运行状态的实时监控，实现对故障的快速检测与定位。
￭ 软硬件的高可靠性设计，满足电信级业务50ms的故障恢复时间要求，真正做到了运营级核心设备5个9（99.999%）的高可靠性。
丰富的业务特性
￭ 完善的二层、三层组播路由协议，满足IPTV、多终端的高清视频监控和高清视频会议的接入需求；
￭ 齐备的三层路由协议，超大的路由表容量，满足各种类型的网络互联需求，可组建超大型的园区网、企业网和行业用户专网。
￭ 全面支持二、三层的MPLS VPN，可组建超大型的MPLS VPN核心网络，满足行业专网VPN用户、企业网VPN用户的接入需求。
全面的IPv6解决方案
￭ 全面支持IPv6协议族，支持IPv6邻居发现、ICMPv6、Path MTU 发现、DHCPv6等IPv6特性。
￭ 支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等，满足纯IPv6网络设备管理及业务控制的需要。
￭ 支持MLD、MLD Snooping等IPv6组播特性，支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议，为用户提供完善的IPv6二、三层解决方案。
￭ 支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、自动隧道、6to4隧道、ISATAP隧道等隧道技术，保证IPv4网络向IPv6网络的平滑过渡。
完善的安全机制
￭ 设备级安全防护：先进的硬件架构设计，硬件实现对报文的分级调度及保护，支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击；支持命令行分级保护，不同级别用户拥有不同管理权限；
￭ 完备的安全认证机制：支持IEEE 802.1x、Radius、BDTacacs+等，可为用户提供完备的安全认证机制。
￭ 增强的业务安全机制：支持相关路由协议的明文或MD5认证，支持uRPF逆向路由查找技术，可有效控制非法业务；硬件级报文深度检测和过滤技术，支持对控制报文和数据报文的深度检测，从而有效隔离非法数据报文，提高网络系统的安全性。
创新的绿色环保设计
￭ 智能的电源管理系统：采用先进的电源系统架构设计，实现高效的电源转换，独有的电源监控、缓启动等功能，实时监测整机运行状态，智能调节，深度节能。
￭ 智能的风扇管理系统：智能风扇设计，支持自动调速，有效降低转速、减少噪声，同时延长了风扇的使用寿命。
￭ 支持能效以太网功能，遵循国际标准IEEE 802.3az，有效降低了能源消耗。
三.产品规格
|
项目 |
X52648-B |
|
交换容量 |
598G/5.98T |
|
包转发率 |
222M/342M |
|
MAC容量 |
32K/64K |
|
业务端口 |
48千兆电口,6万兆光口 |
|
机箱尺寸 |
440*350*44（mm） |
|
电源 |
AC：100V-240V，50Hz±10% DC：-36V~-72V 热插拔双电源可选，标配一个可热插拔电源 |
|
环境要求 |
工作温/湿度：0℃-50℃，10%-90%无凝露 存储温/湿度：-20℃-70℃；5%-95%无凝露 |
|
Mac交换 |
支持静态配置和动态学习MAC地址 支持查看和清除MAC地址 MAC地址老化时间可配置 支持MAC地址学习数量限制 支持MAC地址过滤功能 支持黑洞MAC表项 支持IEEE 802.1AE MacSec安全控制 |
|
VLAN |
支持4K VLAN表项 支持GVRP 支持1：1和N：1 VLAN Mapping 支持基本QinQ功能 支持灵活QinQ功能 支持Private VLAN |
|
STP |
支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） 支持BPDU保护、根保护、环路保护 |
|
组播 |
支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持组播组策略及组播组数量限制 支持组播流量跨VLAN复制 支持PIM-SM、PIM-DM |
|
IPv4 |
支持静态路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP 支持策略路由 支持等价路由实现负载均衡 支持BFD for OSPF、BGP
|
|
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6邻居发现 支持Path MTU发现 支持MLD v1/v2 支持MLD Snooping 支持IPv6静态路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
|
MPLS VPN |
支持LDP协议 支持MCE 支持MPLS VPN的P/PE功能要求 支持MPLS TE 支持MPLS OAM |
|
QoS |
支持基于L2/L3/L4协议头各字段的流量分类 支持CAR流量限制 支持802.1P/DSCP优先级重新标记 支持SP、WRR、SP+WRR等队列调度方式 支持Tail-Drop、WRED等拥塞避免机制 支持流量监管与流量整形 支持Ingress和Egress ACL，支持匹配L2、L3、L4和IP五元组，进行复制、转发、丢弃 支持Hash同源同宿负载均衡，保证流量输出的会话完整性 |
|
安全特性 |
支持基于L2/L3/L4的ACL流识别与过滤安全机制 支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等 支持对组播、广播、未知单播报文的抑制功能 支持端口隔离 支持端口安全、IP+MAC+端口绑定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x认证 支持Radius、BDTacacs+认证 支持uRPF 支持命令行分级保护 |
|
可靠性 |
可选支持电源1+1备份 支持静态/LACP方式链路聚合，支持跨业务卡的链路聚合 支持EAPS，ERPS环网保护 支持HSRP，VRRP热备协议 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持ISSU业务不中断系统升级 |
|
管理维护 |
支持Console、Telnet、SSH 2.0 支持ZTP零接触配置开通（Zero Touch Provisioning） 支持基于浏览器WEB方式管理 支持SNMP v1/v2/v3 支持TFTP方式的文件上传、下载管理 支持RMON事件历史记录 支持sFLOW等流量统计分析 |
|
绿色节能 |
支持IEEE 802.3az绿色能效以太网 |

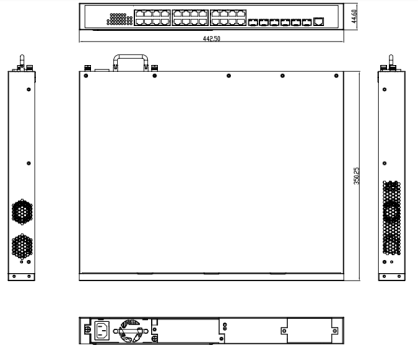

四.硬件结构
X52648-B：6个万兆光+48千兆电的核心交换机
L*D*H：442.5*350*44.6 mm
