技术参数

标准：IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE802.3ad、IEEE802.1q、IEEE802.1p

业务端口

千兆电口：8* 10/100Base-T/1000Base-TX（1组2*4 10/1000/1000M RJ45），自适应RJ45口，全双工/半双工自适应工作模式，支持MDI/MDI-X自适应

电源接口：DC双电源接口（6芯5.08mm间距接线端子）

四位拨码开关：可做端口隔离、划分VLAN等功能（按客户要求定制）

拨码功能

（可选，需特别要求)

四位红色的拨码开关，其上有丝印“1、2、3、4”档位，其功能描述如下。

1）当开关全部拨到“OFF”位置，即“0000”时，拨码功能为无任何功能；

2）当开关1拨到“ON”位置，其它开关为“OFF”状态即“1000”时，拨码功能为抑制Broadcast Storm，开启广播风暴抑制（抑制未知单播包，未知组播包，广播包）；

3）当开关2拨到“ON”位置，其它开关为“OFF”状态即“0100”时，拨码功能为开启Quality of Service，即划分端口的权重优先级，端口号越大优先级越高；

4）当开关3拨到“ON”位置，其它开关为“OFF”状态即“0010”时，拨码功能为划分VLAN，上行端口（端口1）与下行端口（端口2-端口8）之间可以互相通信，下行端口之间相互不能通信。

5）当开关1和开关2同时拨到“ON”位置，其它开关为“OFF”状态即“1100”时，拨码功能为开启“Flow control”，开启自协商的流量控制；

6）当开关1、开关2和开关3同时拨到“ON”位置，其它开关为“OFF”状态即“1110”时，拨码功能为强制下行端口（端口2-端口8）速率为10M，下行端口可实现在网线上250米超长距离传输；

7）当开关4先拨到“ON”再拨到“OFF”位置，其余开关保持“OFF”状态即“0001”时，拨码功能为实现系统复位。

传输距离

双绞线： 10BASE-T ： Cat3,4,5 UTP线缆(≤250 米)

100/1000BASE-T(X)： Cat5 or later UTP线缆(≤100 米)

交换属性

千兆交换机背板带宽：16G（无阻塞）

传输方式：存储转发（全线速）

包转发率：23.8Mpps

巨型帧：支持9216 bytes

MAC地址表：4096

缓存：1.5Mbit 帧缓存

LED指示灯

电源指示灯：PWR（绿灯）

RJ45接口指示灯如下：

黄灯亮为Link/Act，黄灯灭link-down状态；黄灯亮并闪烁为端口link-up状态，正在收发数据；

绿灯亮为1000M速率；绿灯不亮为100M或10M速率。

行业标准

EMI: FCC Part 15 Subpart B Class A, EN 61000-6-4 (Industrial)

EMS:  IEC 61000-4-2 (ESD)，Level 4

IEC 61000-4-3 (RFS)，Level 3

IEC 61000-4-4 (EFT)，Level 4

IEC 61000-4-5 (Surge)，Level 4

IEC 61000-4-6 (CS)，Level 3

IEC 61000-4-8

冲击：IEC 60068-2-27

自由落体：IEC 60068-2-32

震动：IEC 60068-2-6

供电电源

接入端子：6芯5.08mm间距接线端子

输入电压：DC12～52V

待机功耗：＜1W ；系统满载功耗：＜65W

电源支持双电源冗余

电源支持防反接

工作环境

工作温度范围：-40~85℃

存储温度范围：-40~85℃

工作湿度：5%～95%（无凝露）

重量

净重/毛重：0.35Kg

安装方式

DIN-rail导轨式安装

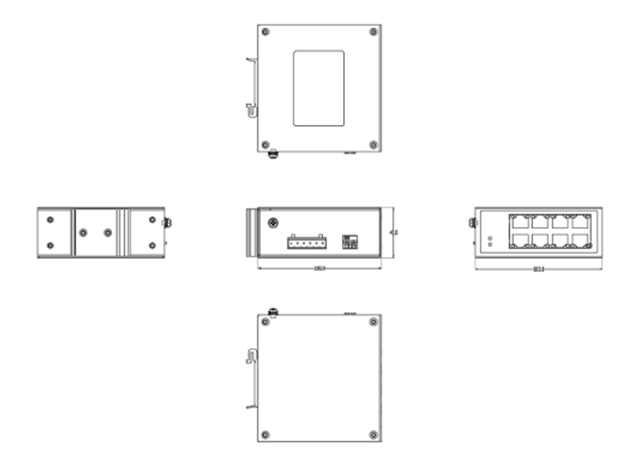

大小尺寸

 (L*W*H)：103×100×41mm

项目

描述

X6108-D

智能型千兆工业交换机，非网管型，8个千兆电口，带4位拨码提供7种功能选择，工作温度-40~+85°C，导轨式工业级，铝壳，IP40，DC12-52V供电，尺寸103×100×41mm

X6108S

非管理型千兆工业交换机，8个千兆电口，带4位拨码（不含拨码功能），工作温度-40~+85°C，导轨式工业级，铝壳，IP40，DC12-52V供电，尺寸103×100×41mm
